中雄管业有限公司是从事 河南开封MPP电力管道的专业厂家。在相关行业有着多年的营销经验，着重提供相关应用的解决方案，服务于国内多家上市企业，保证售前推荐产品专业，售后服务放心，能针对客户特殊应用寻找符合性能的产品以满足客户需要，做到供需双赢。

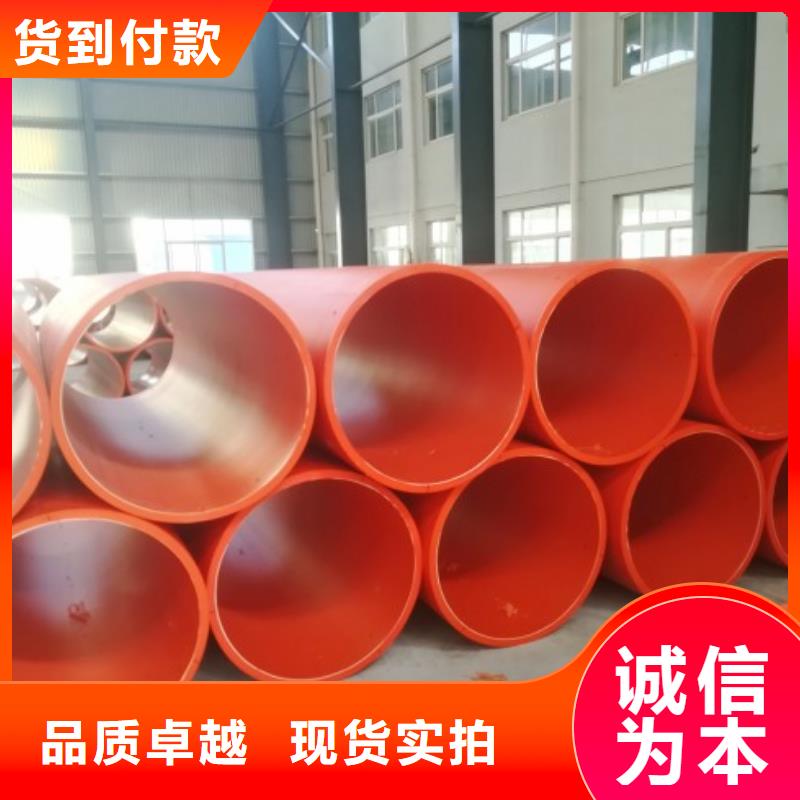

中雄管业生产优质DN800逃生管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，迅速恢复原形。逃生管道型号：DN800符合人体力学设计，适应隧道施工塌方应急逃生可靠性。
逃生管道的设计及参数
根据Hertxz接触力学理论，采用Thornton假设，设材料具有理想弹塑性，则两接触物体之间的接触压力，在能量分析的基础上，圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系，则可推出圆管受到侧向冲击时局部凹陷值，为圆管材料的屈服应力；Ｈ为圆管的厚；Ｄ为圆管的直径。
DN800逃生管道（分子量约为250万），规格为Φ超高分子*30mm其主要参数取值为：屈服强度σ1=3.7GPa，弹性模量：E1=700MPa；泊松比ν1=0.42； 密度：ρ1=950kg/m3 。
冲击试件为块状花岗岩，初步选定岩块直径为0.67m，岩体参数取值为：弹性模量 E2=40GPa， 泊松比ν2=0.2 ，密度ρ2=2500kg/m3。 岩块重量 W=611kg。
取隧道中心及边顶部到圆管顶部的高度的极限值H为7m和5m,将块石自由释放，分别对DN800逃生管道和钢管进行冲击，此时可根据能量守恒定律计算出岩块下落速度，分别为v1=11.7m/s和v1=9.9m/s。 取不同圆管壁厚H进行计算，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。
当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，DN800逃生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。
此时，DN800逃生管道变形凹陷后，管内的通行空间为740mm，满足人体工程学要求，人能安全通过应急管道。当壁厚较小时，变形值增大，可能不安全，当壁厚更大时，尽管安全性增加，但管材重量 也随之增加，致使成本上升，搬运困难。 因此，设计中取DN800逃生管道壁厚为30mm是适宜的。
DN800逃生管道在符合人体工程学原理、兼顾牢固性的同时，还需满足隧道安全施工、隧道坍塌应急、隧道救援等实质性要求，隧道逃生管道连接方式简单、拆装方便。根据广大客户需求，我公司目前对DN800逃生管道研发出三种可靠的连接方式。其中链扣连接有三种连接方式可供选择。
隧道逃生管道链接方式
①逃生管道链扣连接
②逃生管道环型抱箍连接
③逃生管道钢制对插连接
④逃生管道链扣连接
⑤逃生管道金属件对接
⑥逃生管道过渡弯头连接
为了在隧道发生坍塌事故时，相关人员方便在逃生管道中攀爬，在管道周向每隔120度栓系一根攀爬绳。本着拆装方便的原则，公路新型应急逃生管道与管之间的连接方式为柔性连接。 故在安装施工中较为方便，当首次安装时，只需将两管对接，用铁链将两管端头的钢丝绳连接并拉紧扣牢即可。其中，钢丝绳端头和铁链端头为挂钩，铁链长度可根据扣紧程度由挂钩扣在铁链圆环上的位置 自由调节隧道安全逃生管道设计方案结构尺寸符合人体工程学原理，结构 简单，拆装方便。对于提高公路隧道施工的安全性起到了重要作用，保障了施工人员的安全，欢迎广大施工企业前来厂区参观考察。
